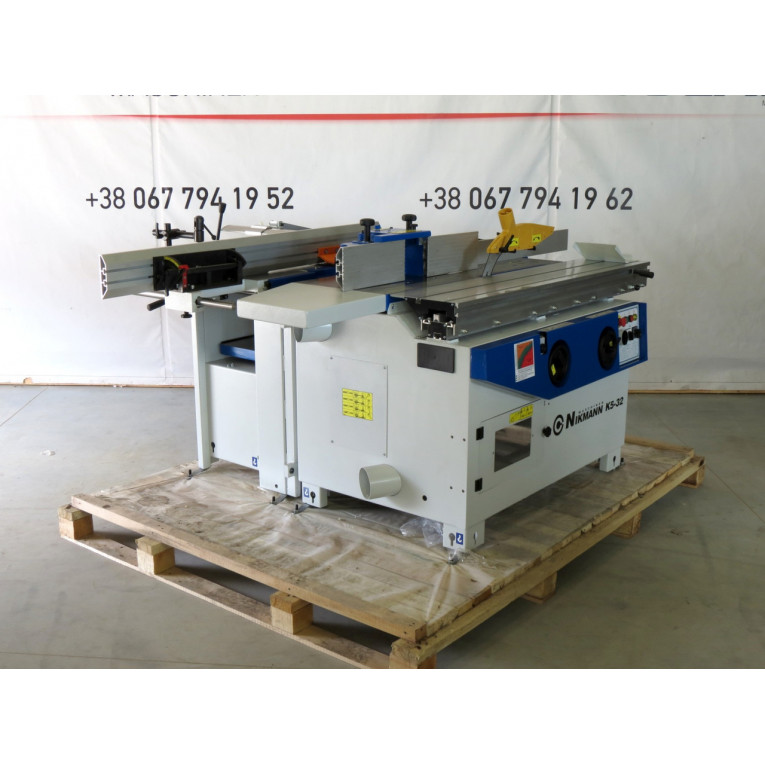

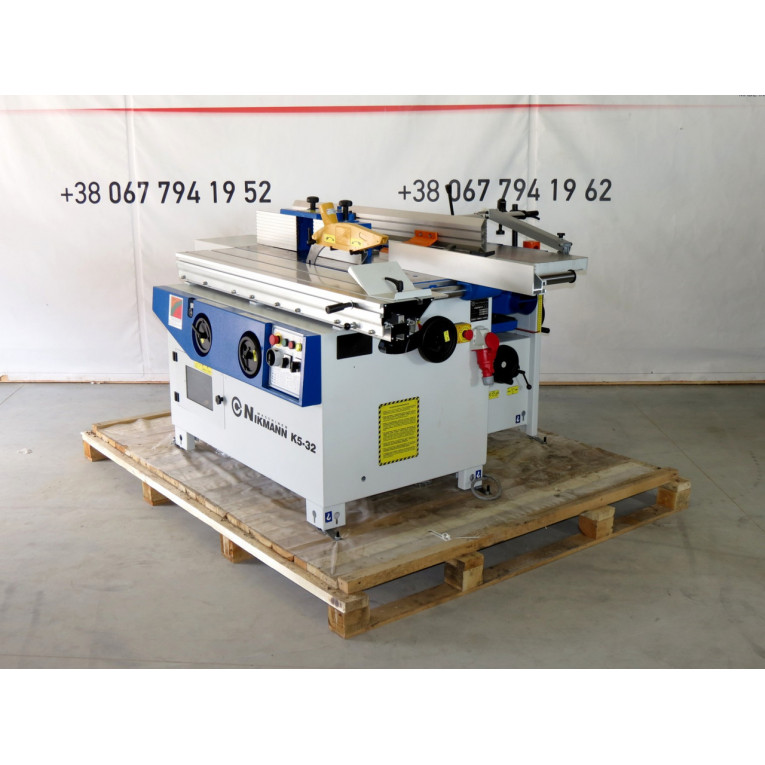

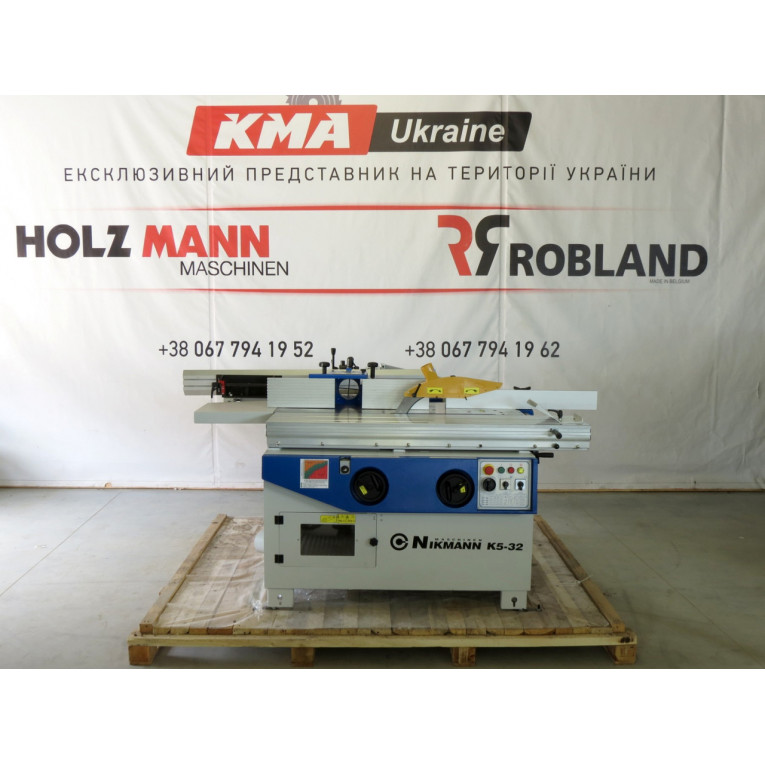

Професійний універсальний комбінований п`яти-операційний верстат, виготовлений в суворій відповідності з європейськими нормами щодо якості та безпеки. Верстат має жорстку конструкцію, незалежні двигуни, зручну ергономіку і детально продуману компонування. Комбінований п`яти-операційний верстат має (опціональну) можливість поділу на два верстата: циркулярно-фрезерний і фуговально-рейсмусовий-довбальний. Компактні розміри комбінованого верстата дозволяють налагодити випуск продукції в приміщенні від 50 м2, що, в свою чергу, істотно знижує витрати на оренду і обігрів виробничого приміщення.
Поєднання функцій основних верстатів, для будь-якого столярного або меблевого виробництва, дозволяє заощадити значні кошти при купівлі п`яти (навіть вітчизняних), одне-операційних верстатів.
Великий вибір додаткових опцій максимально підлаштовує верстат під виконання конкретних виробничих завдань.
Данная группа станков представляет собой идеальное решение для большинства частных предпринимателей, малых и средних предприятий, которые изготавливают продукцию по индивидуальным заказам.
ХАРАКТЕРИСТИКИ:

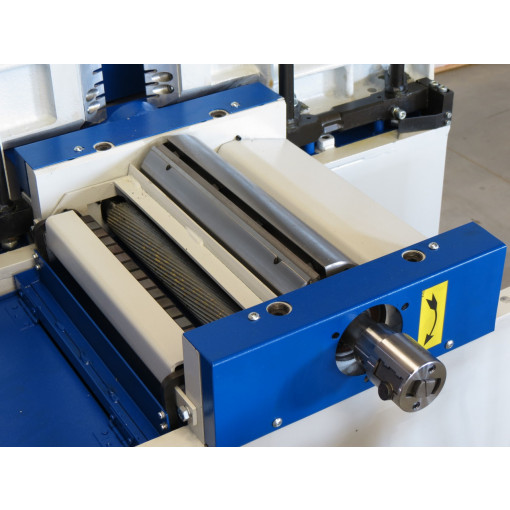

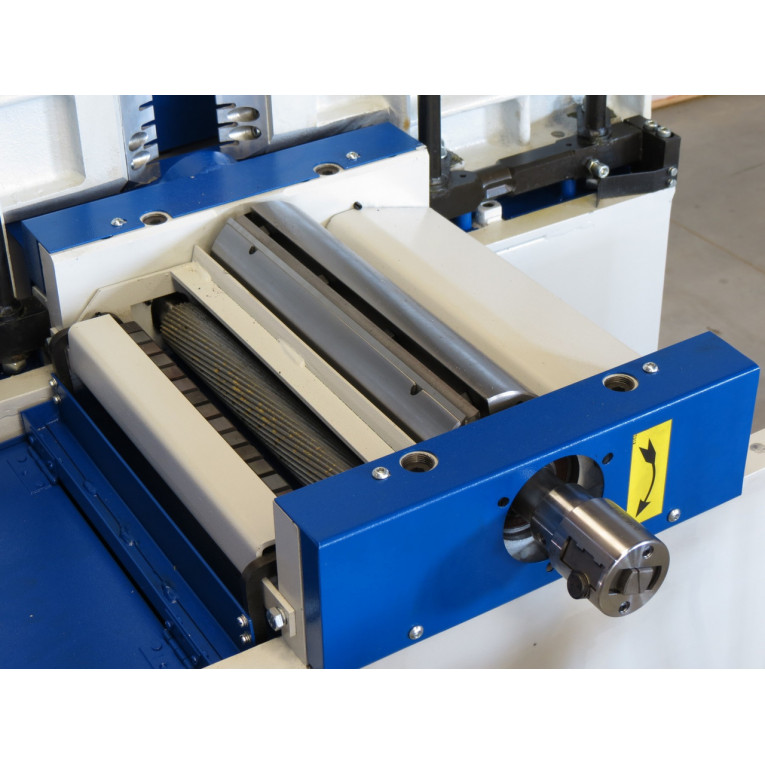

ФУГОВАЛЬНЫЙ УЗЕЛ |
|
Широта рабочих столов, mm | 320 |
Общая длина столов, mm | 1500 |
Максимальная толщина снимаемого слоя, mm | 5 |
Диаметр ножевого вала, mm | ø 100 |
Количество ножей | 3 |
Размеры ножом, mm | 320 х 30 х 3 |
Обороти ножевого вала, min-1 | 5000 |
Мощность двигателя, kW (HP) | 2.2 (3.0) |
Размеры опорный линейки, mm | 155 |
РЕЙСМУСОВЫЙ УЗЕЛ |
|
Размеры рабочего стола, mm | 600 x 316 |
Толщина обрабатываемого детали, min/max, mm | 4 - 230 |
Скорость подачи, m/min | 7 |
Максимальная толщина снимаемого слоя, mm | 3 |

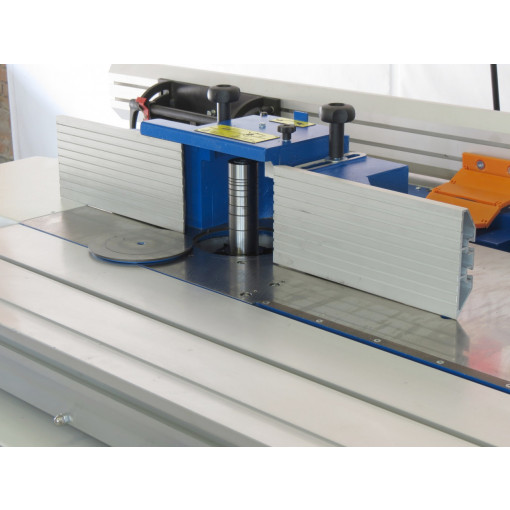

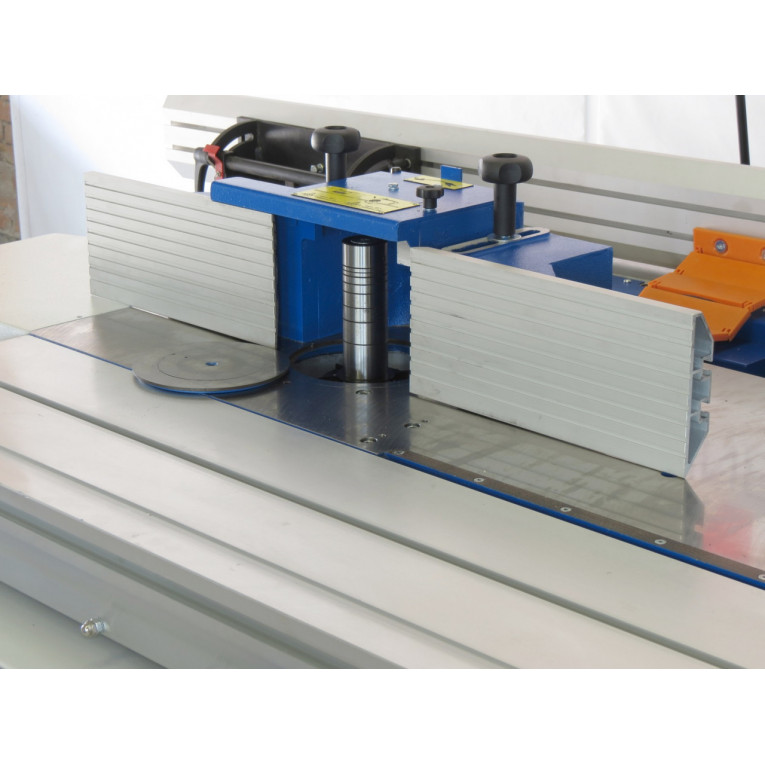

ФРЕЗЕРНЫЙ УЗЕЛ | |
Размеры рабочего стола фрезерную -циркулярную пилу, mm | 1250 x 450 |
Диаметр шпинделя, mm | ø 30 |
Используемая длина шпинделя, mm | 125 |
Вертикальный ход шпинделя, mm | 160 |
Максимальный диаметр инструмента, mm: |
|
- при профилировании | ø 180 |
- при шипорезания | ø 250 |
Обороты шпинделя, min-1 | 8000 / 6000 / 3500/ 1400 |
Диаметры отверстия рабочего стола, mm | ø190-ø160-ø105-ø65 |
Мощность двигателя, трехфазный, 50Hz, kW (HP) | 2.2 (3.0 ) |
Максимальный диаметр/ глубина спускания инструмента под рабочая поверхность стола, mm | ø180/h=75 |
Высота рабочего стола из полу, mm | 850 |
Опорні лінійки, mm | 2 x 350 |
Діаметри наконечників для аспірації, мм |
|
- під робочого столу | ø 120 |
- на захисний запобіжник | ø 120 |

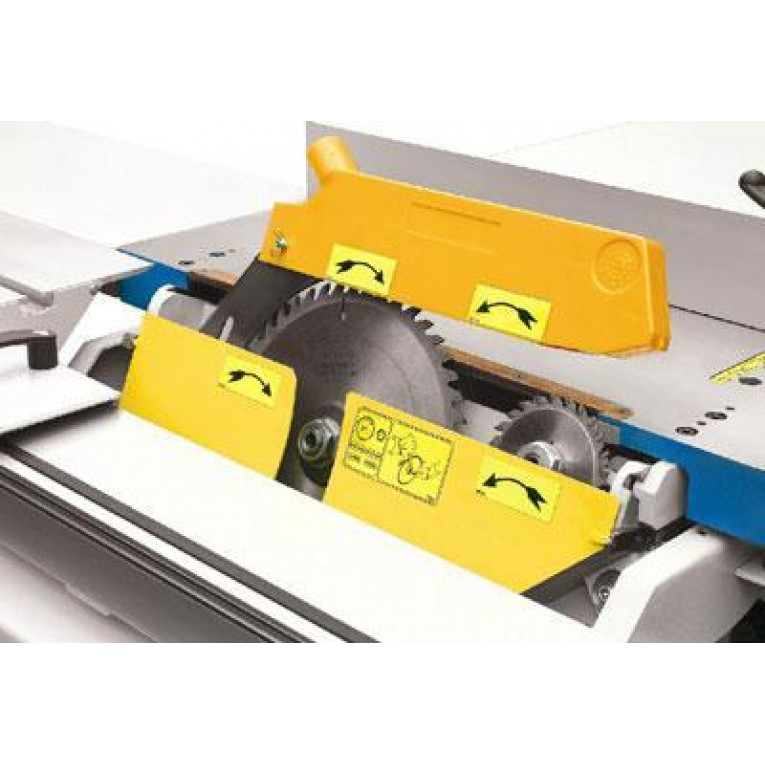

ПИЛЬНОЇ ВУЗОЛ | |
Розміри форматного столу, мм | 1500 x 285 |
Діаметр пильного диска – макс./ хв., mm | ø250 / ø315 |
Діаметр валу, мм | ø 30 |
Нахилу пильного диска. (°) | 90° - 45° |
Макс. висота пропилу, 90°/45°, мм |
|
- при діаметр диску ø 315 mm | 102 / 72 |
- при діаметр диску ø 250 mm | 70 / 49 |
Оберти вала, min-1 | 4000 |
Потужність двигуна, квт (HP) | 2.2 (3.0) |
Діаметр наконечника для аспірації, мм | ø 120 |
Макс. ширина пропилу з паралельна лінійка, mm | 950 |
Максимальна довжина пропилу з підрізного агрегату, mm |
|
ЗАГАЛЬНЕ ДЛЯ ВЕРСТАТА | |
Габаритні розміри L x B x H, мм | |
- довжина | ≈ 1700 |
- широта | ≈ 1300 |
- висота | ≈ 900 |
Необхідна площа, m | 3.85 х 4.5 |
Вага, близько, kg | 650 |
