ПРИЗНАЧЕННЯ:
Призначений для облицьовування прямолінійних і криволінійних кромок меблевих щитів і заготовок натуральним смуговим і синтетичним рулонним матеріалом.
ОБЛАСТЬ ВИКОРИСТАННЯ:
Ідеально підходить для застосування на підприємствах з виробництва корпусних меблів (офісні, кухонні набори, шафи-купе, меблі для віталень і передпокоїв, а також ексклюзивні меблі, що виготовляється за індивідуальними замовленнями).
ОТРИМУВАНІ ВИРОБИ:
СХЕМА ОБРОБКИ:
| 1 варіант |
| 1. Криволінійна подача |
2. Клеєвий вузол |
3. Прес группа |
|
|
|
| 2 варіант |
| 1. Прямолінійная подача |
2. Клееєвий вузол |
3. Прес группа |
|
|
|
КОНСТРУКТИВНІ ОСОБЛИВОСТІ:
|

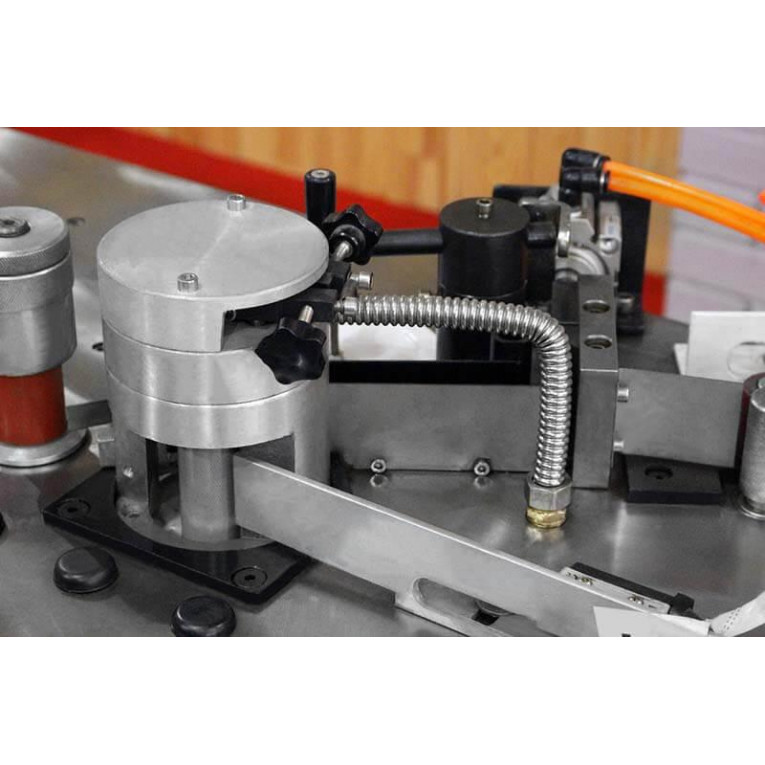

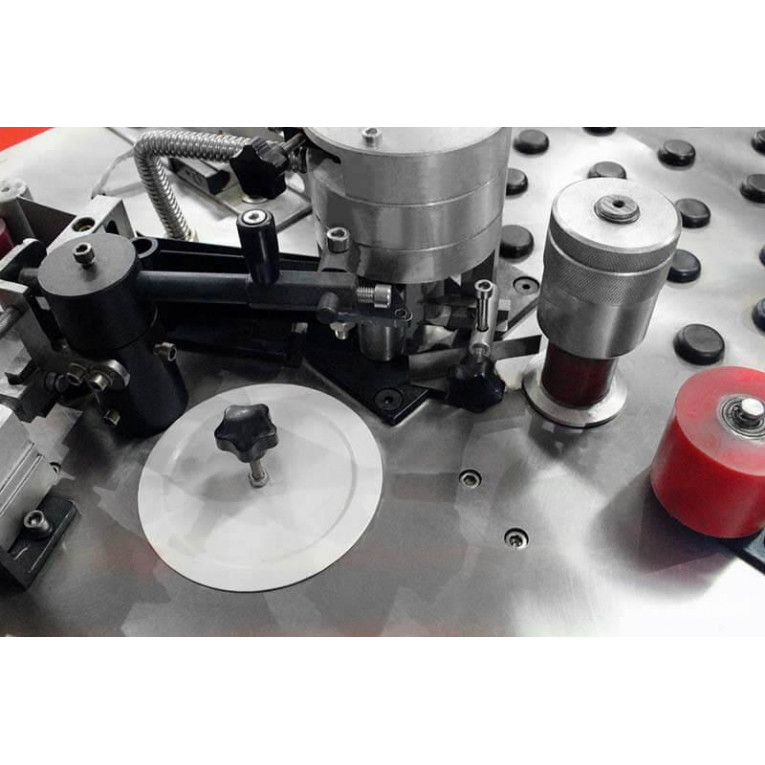

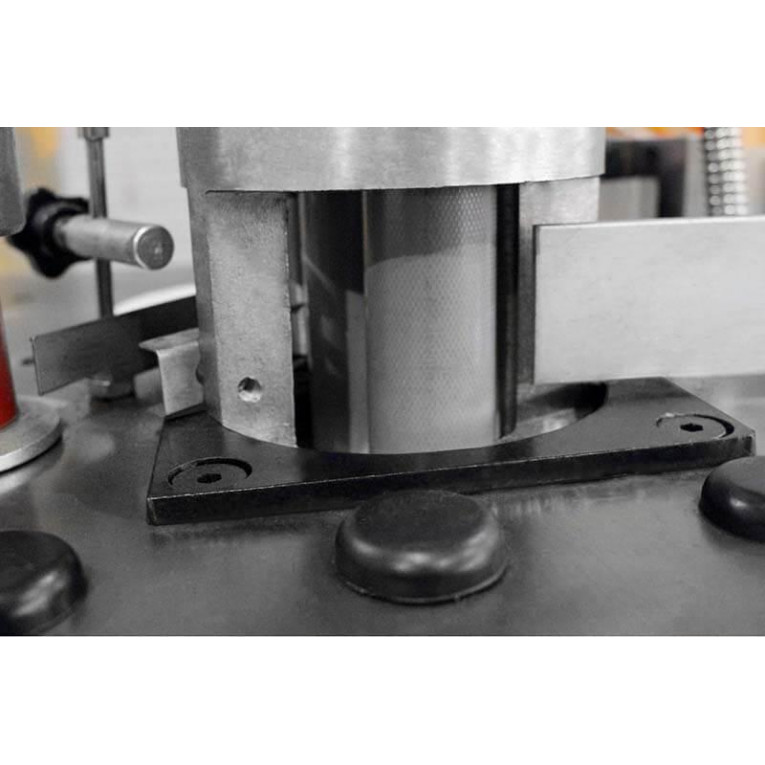

КЛЕЄВИЙ ВУЗОЛ
- Два клеєнаношувальних вали забезпечують найкраще приклеювання кромки. Один вал наносить клей на деталь, другий вал на крайку.
- Клейовий бачок 2 л. має нижнє розташування щодо клеєнаношувальних валів.
- Надлишки клею стікають в клейовий бачок. Гвинтове точне налаштування кількості клею на кожному валу забезпечує акуратний клейовий шов.
|
|

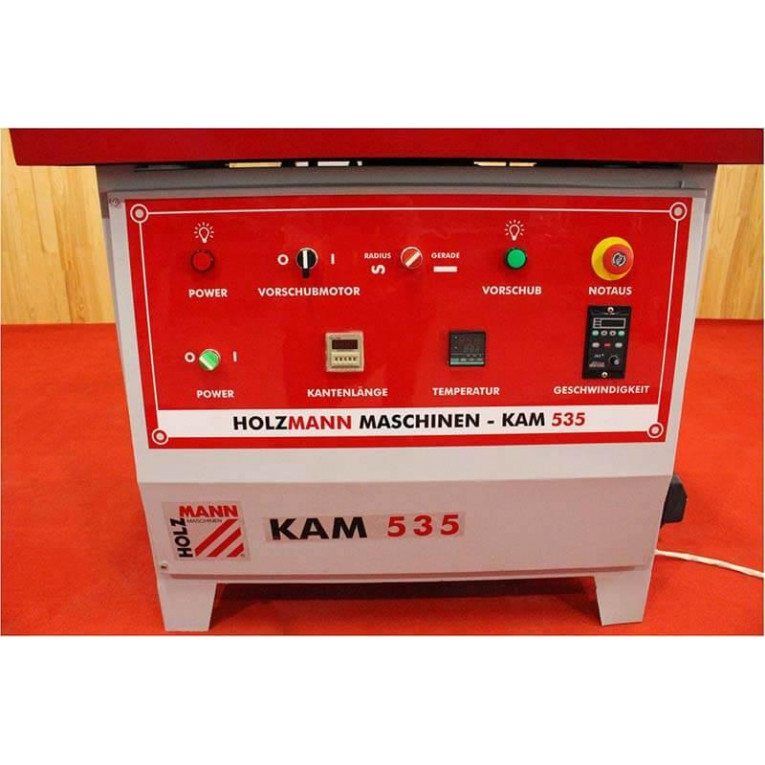

ПУЛЬТ УПРАВЛІННЯ
Пульт управління знаходиться на передній панелі верстата, з нього здійснюється:
- увімкнення та вимкнення станка;
- установка температури клею;
- регулювання швидкості подачі.
На пульті управління розташований лічильник довжини кромки.
|
|
|
|
ВУЗОЛ ПОПЕРЕДНЬОГО ОБРІЗАННЯ КРОМКИ З РУЛОНУ (ГІЛЬЙОТИНА)

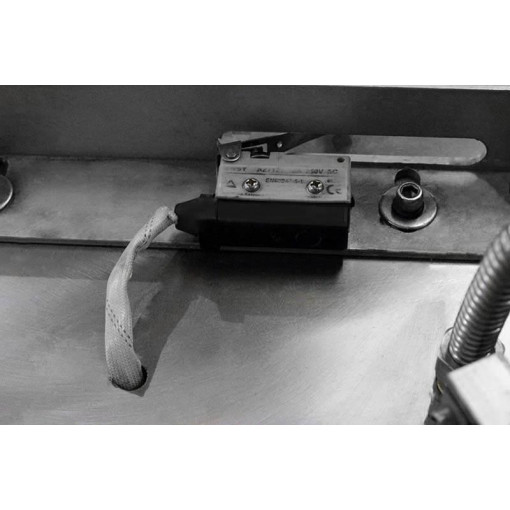

- Управління гільйотиною відбувається автоматично за допомогою кінцевого вимикача для прямолінійних деталей або лічильника довжини кромки для криволінійних деталей.
- Досягається мінімальний припуск з кожного боку деталі і істотно спрощує роботу оператора на верстаті.
- Можливість працювати з педалі
|
|

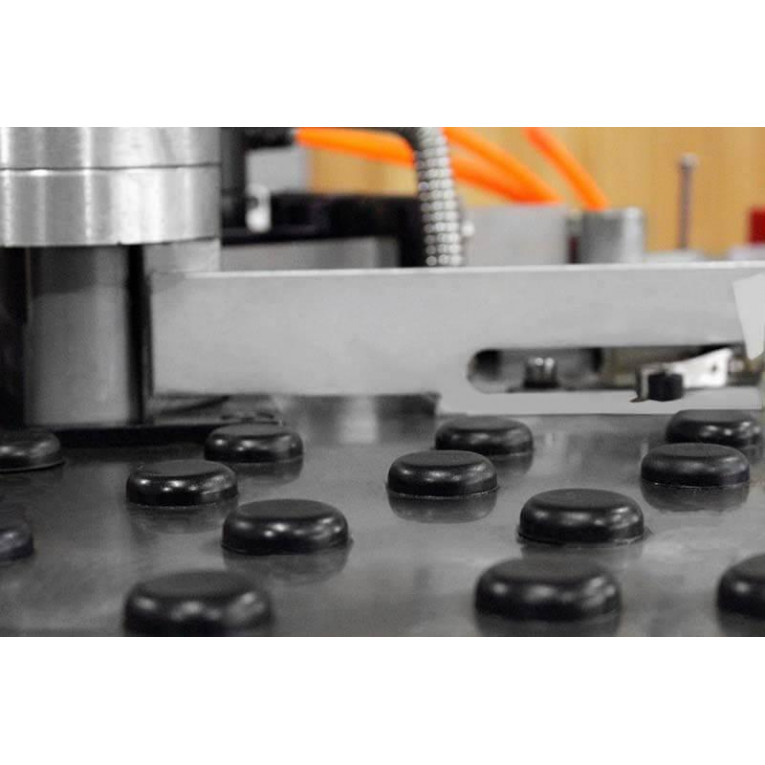

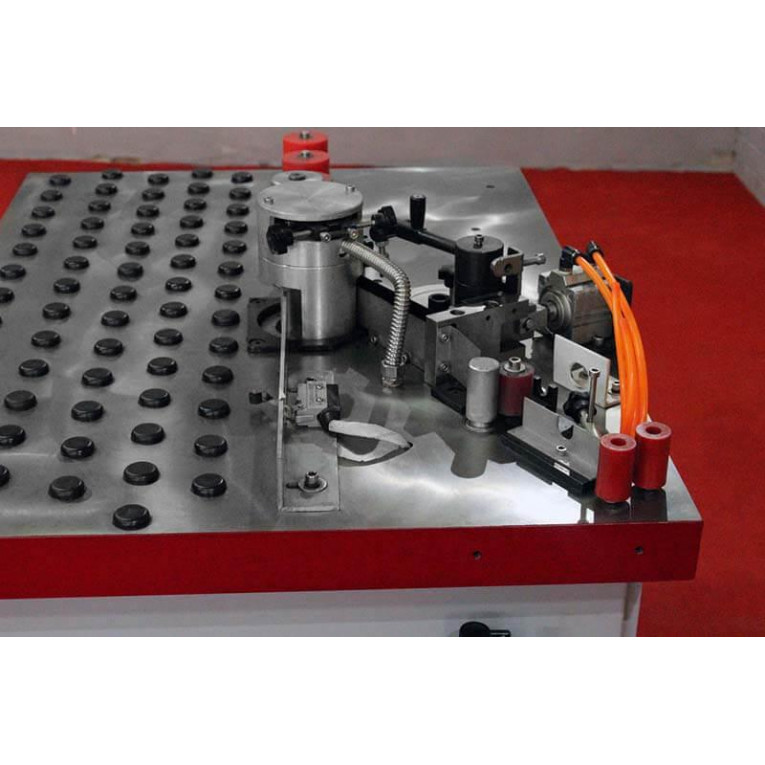

РОБОЧИЙ СТІЛ З ПЛАСТИКОВИМИ ПРОСТАВКАМИ
Вся робоча зона верстата, в тому числі і задня частина, оснащена пластиковими приставками для зручності роботи з радіусними, криволінійними деталями. Робота з таким столом виключає необхідність підкладок і шаблонів під деталі, оскільки поставки можна швидко розмістити по конфігурації деталі і в цьому випадку звис кромки не заважатиме руху заготовки.
|
|
ЛАНЦЮГ
У верстаті використана ланцюгова передача. Максимально довгий термін служби в порівнянні з ремінною передачею.
|
|
ОСОБЛИВОСТІ:
- ПРИКЛЕЮВАННЯ ВЕДЕТЬСЯ ПРИ РУЧНІЙ ПОДАЧІ ЗАГОТОВКИ
- ПОДАЧА КРОМОЧНОГО МАТЕРІАЛУ В ЗОНУ ПРИКЛЕЄННЯ ЗДІЙСНЮЄТЬСЯ АВТОМАТИЧНО З МАГАЗИНУ
- ШВИДКІСТЬ ПОДАЧІ З ПЛАВНИМ РЕГУЛЮВАННЯМ 1 - 14 М / ХВ
- БАЧОК ДЛЯ КЛЕЮ-РОЗПЛАВУ З ЕЛЕКТРОННИМ БЛОКОМ КОНТРОЛЮ ТЕМПЕРАТУРИ
- ДВА КЛЕЄНАНОШУВАЛЬНИХ ВАЛА
- РЕЗЕРВУАР ДЛЯ КЛЕЮ ПІД КЛЕЄНАНОШУВАЛЬНИМИ ВАЛАМИ
- РЕГУЛЮВАННЯ КІЛЬКОСТІ КЛЕЮ, ЩО НАНОСИТЬСЯ
- ГІЛЬЙОТИНА ДЛЯ ПОПЕРЕДНЬОЇ РЕЗКИ ТОВСТОГО КРОМКОВОГО МАТЕРІАЛУ З ПВХ АБО АBS, З МАКСИМАЛЬНИМ ПЕРЕТИНОМ 3 X 50 ММ
- ЗАТИСКНІ РОЛИКИ 4 ШТ.
- ПРИВОДНОЙ РОЛИК З ПЛАВНОЮ ЗМІНОЮ ШВИДКОСТІ ПОДАЧІ
- МАГАЗИН ПОДАЧІ РУЛОННОГО КРОМКОВОГО МАТЕРІАЛУ Ø600 ММ
- ЛІЧИЛЬНИК ДОВЖИНИ КРОМКИ
- ПУЛЬТ КЕРУВАННЯ НА ПЕРЕДНІЙ ПАНЕЛІ ВЕРСТАТУ

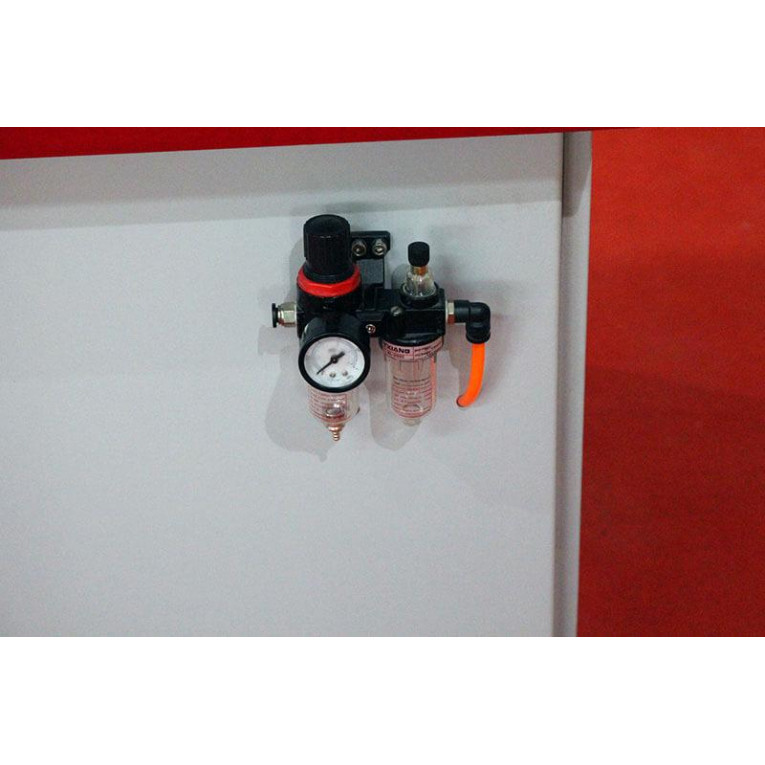

- РЕГУЛЯТОР СТИСНУТОГО ПОВІТРЯ, МАСЛОРОЗПИЛЮВАЧ
