НАЗНАЧЕНИЕ:
Предназначен для облицовывания прямолинейных и криволинейных кромок мебельных щитов и заготовок натуральным полосовым и синтетическим рулонным материалом.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Идеально подходит для применения на предприятиях по производству корпусной мебели (офисная, кухонные наборы, шкафы-купе, мебель для гостиных и прихожих, а также эксклюзивная мебель, изготавливаемая по индивидуальным заказам).
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
СХЕМА ОБРАБОТКИ:
1 вариант
1. Криволинейная подача 2. Клеевой узел 3. Пресс группа
2 вариант
1. Прямолинейная подача 2. Клеевой узел 3. Пресс группа
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

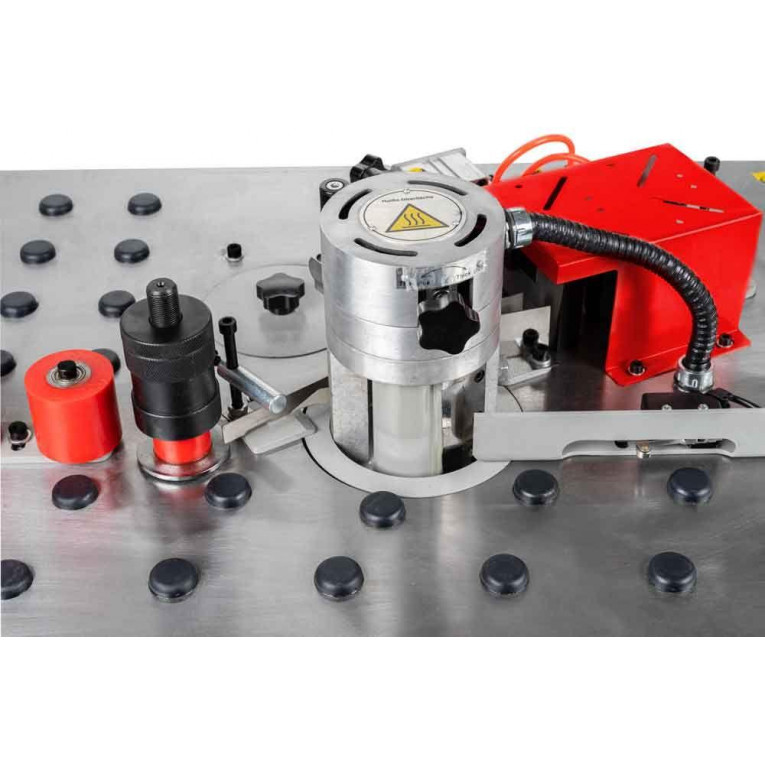

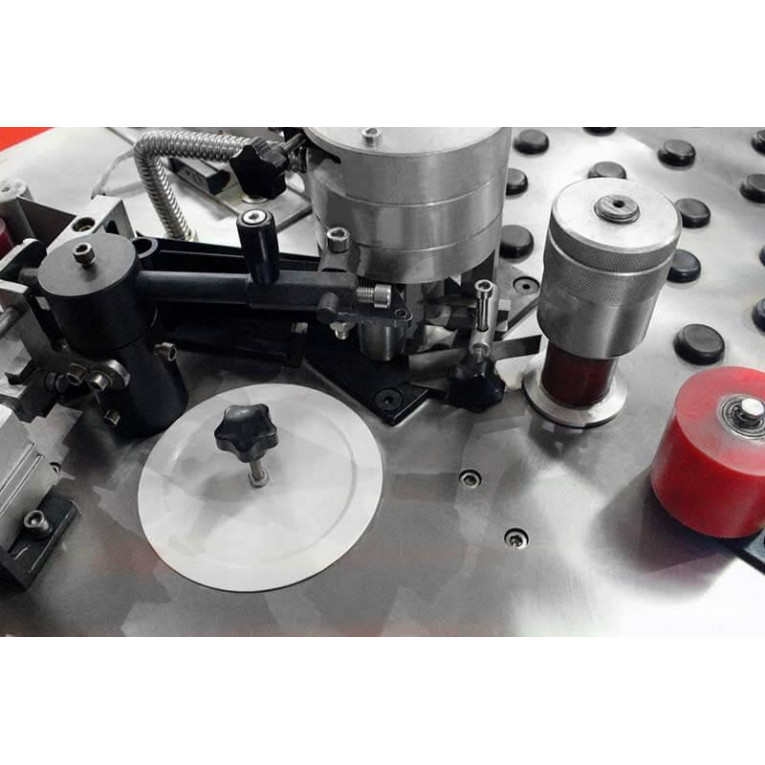

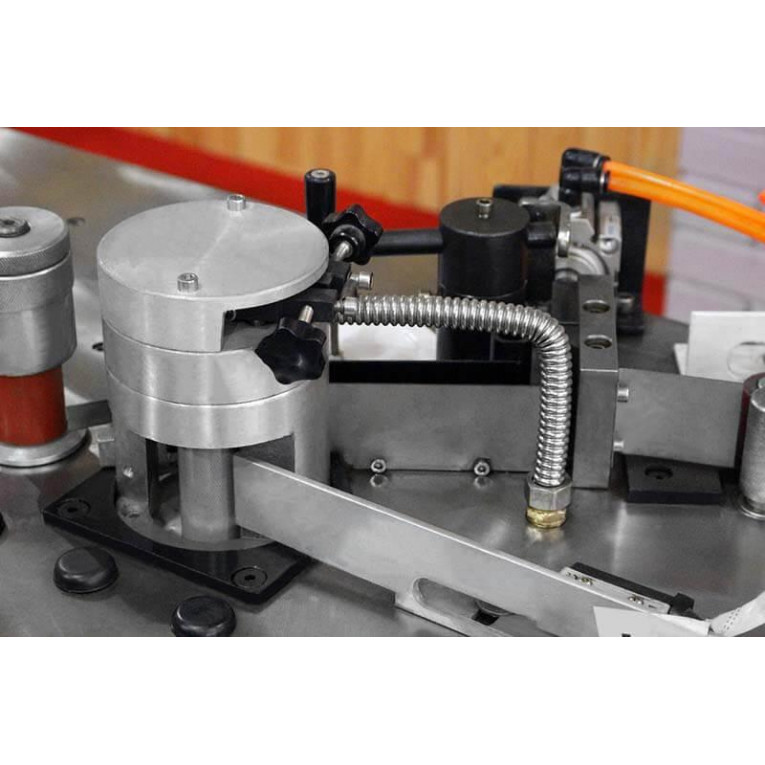

КЛЕЕВОЙ УЗЕЛ
Два клеенаносящихе валы обеспечивают наилучшее приклеивание кромки. Один вал наносит клей на деталь, второй вал на кромку. Клеевой бачок 2 л. имеет нижнее расположение относительно клеенаносящих валов. Излишки клея стекают в клеевой бачок. Винтовая точная настройка кол-ва клея на каждом валу обеспечивает аккуратный клеевой шов.

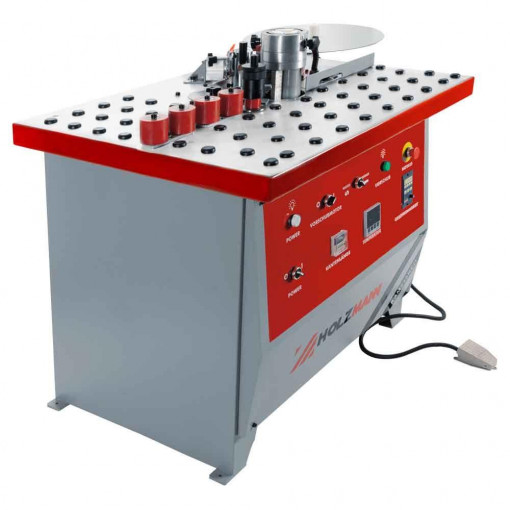

ПУЛЬТ УПРАВЛЕНИЯ
Пульт управления находится на передней панели станка, с него осуществляется:
включение и выключение станка; установка температуры клея; регулировка скорости подачи.На пульте управления расположен счетчик длины кромки.

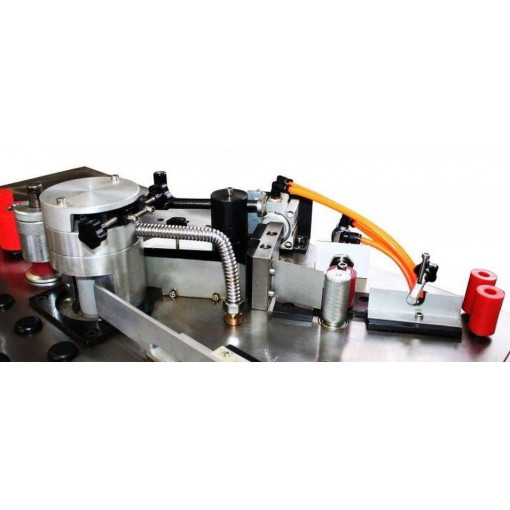

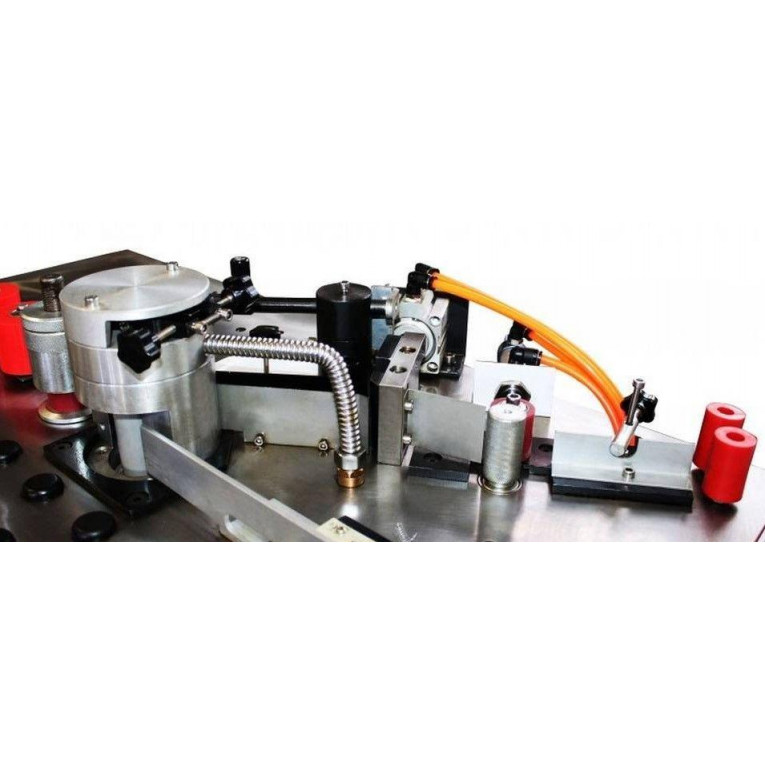

УЗЕЛ ПРЕДВАРИТЕЛЬНОЙ ОБРЕЗКИ КРОМКИ ИЗ РУЛОНА (ГИЛЬОТИНА)

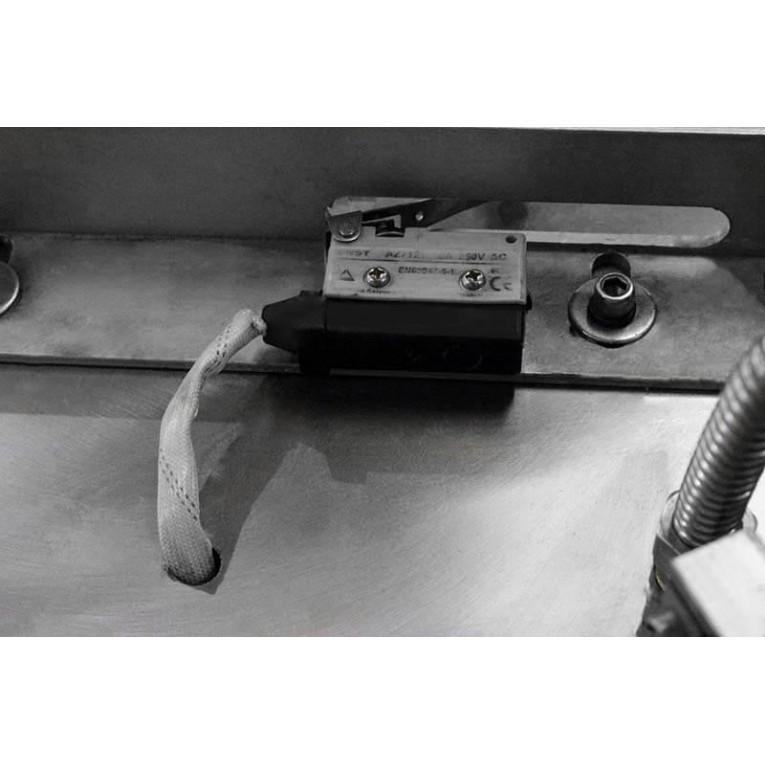

Управление гильотиной происходит автоматически с помощью концевого выключателя для прямолинейных деталей или счетчика длины кромки для криволинейных деталей. Достигается минимальный припуск с каждой стороны детали и существенно упрощает работу оператора на станке. Возможность работать с педали

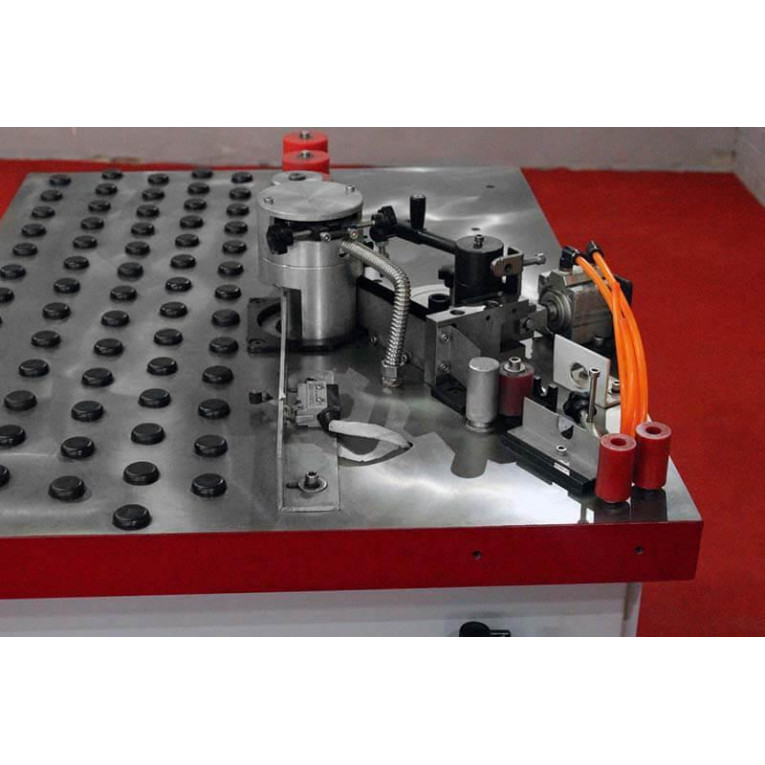

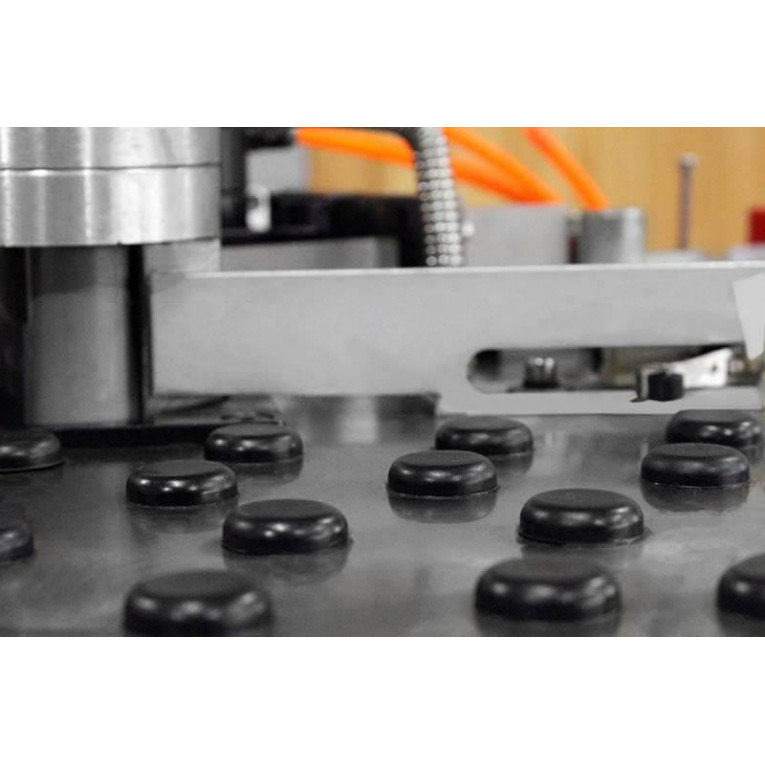

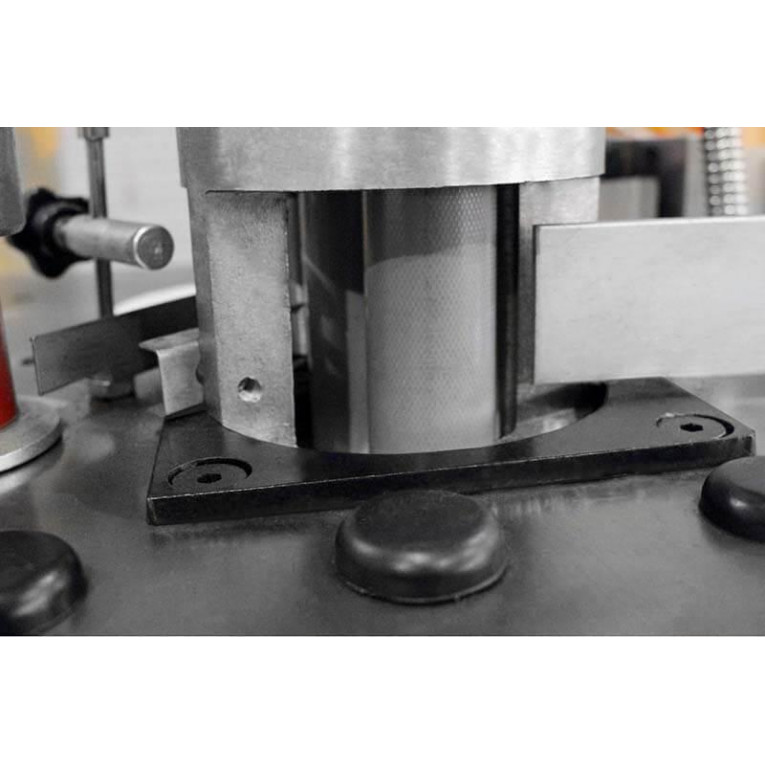

РАБОЧИЙ СТОЛ С ПЛАСТИКОВЫМИ ПРОСТАВКАМИ
Вся рабочая зона станка, в том числе и задняя часть, оснащена пластиковыми приставками для удобства работы с радиусными, криволинейными деталями. Работа с таким столом исключает необходимость подложек и шаблонов под детали, поскольку поставки можно быстро разместить по конфигурации детали и в этом случае свес кромки не будет мешать движению заготовки.
ЦЕПЬ
В станке использована цепная передача. Максимально долгий срок службы по сравнению с ременной передачей.
ОСОБЕННОСТИ:

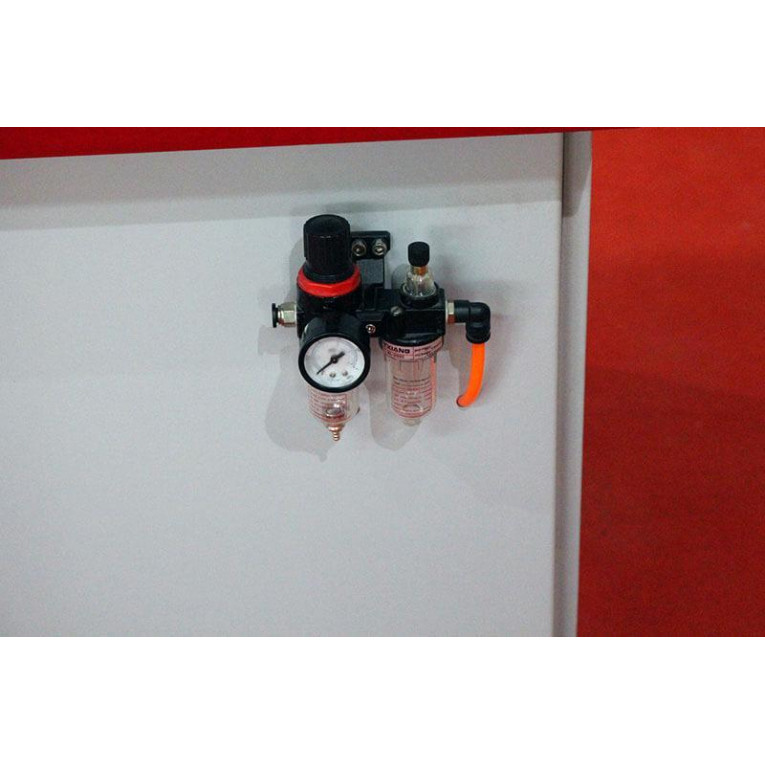

ПРИКЛЕИРОВАНИЕ ВЕДЕТСЯ ПРИ РУЧНОЙ ПОДАЧЕ ЗАГОТОВКИ ПОДАЧА КРОМОЧНОГО МАТЕРИАЛА В ЗОНУ ПРИКЛЕЕНИЯ СОСТОЯЕТСЯ АВТОМАТИЧЕСКИ ИЗ МАГАЗИНА СКОРОСТЬ ПОДАЧИ С ПЛАВНЫМ РЕГУЛИРОВАНИЕМ 1 - 14 М/ХВ БАЧОК ДЛЯ КЛЕЯ-РАСПЛАВА С ЭЛЕКТРОННЫМ БЛОКОМ КОНТРОЛЯ ТЕМПЕРАТУРЫ ДВА КЛЕЕННОНОШИТЕЛЬНЫХ ВАЛА РЕЗЕРВУАР ДЛЯ КЛЕЯ ПОД КЛЕЕНОНОШИТЕЛЬНЫМИ ВАЛАМИ РЕГУЛИРОВАНИЕ КОЛИЧЕСТВА КЛЕЯ, НАНОСИТЕЛЬНОГО ГИЛЬОТИНА ДЛЯ ПРЕДВАРИТЕЛЬНОЙ РЕЗКИ ТОВСТОГО КРОМОВОГО МАТЕРИАЛА ИЗ ПВХ ИЛИ АBS, С МАКСИМАЛЬНЫМ ПЕРЕТИНОМ 3 X 50 ММ ЗАЖИМНЫЕ РОЛИКИ 4 ШТ. ПРИВОДНЫЙ РОЛИК С ПЛАВНЫМ ИЗМЕНЕНИЕМ СКОРОТИ ПОДАЧИ МАГАЗИН ПОДАЧИ РУЛОННОГО КРОМОВОГО МАТЕРИАЛА Ø600 ММ СЧЕТЧИК ДЛИНЫ КРОМКИ ПУЛЬТ УПРАВЛЕНИЯ НА ПЕРЕДНОЙ ПАНЕЛИ СТАНКА РЕГУЛЯТОР СЖАТОГО ВОЗДУХА, МАСЛОРАСПЫЛИТЕЛЬ
