НАЗНАЧЕНИЕ:
Ленточнопильные станки по металлу служат для высокопроизводительной резки металлов, используемых в современном машиностроении: цветных, никелевых, титановых и других сплавов, а также высоколегированных и конструкционных сталей. Ленточнопильные станки используются для нарезки в размер труб, фасонного профиля и сплошного проката.
Преимущества резки на ленточнопильном станке перед дисковыми отрезными станками:
- Высокая точность резки: 0,1 - 1,5 мм, отклонение от вертикали до 0,05 мм
- Высокое качество поверхности реза
- Малая ширина пропила (до 1,5 мм) экономит расход металла
- Возможность резки пакетов заготовок
- Низкая стоимость при сохранении высокого качества реза, недорогое обслуживание и эксплуатация.
- Чаще всего на ручных станках возможна резка заготовок под углом, углы резки регулируются до шестидесяти градусов.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Станки применяются на небольших производствах в штучном и мелкосерийном производстве, предназначены для распила инструментальных и нержавеющих сталей, цветных и легких металлов, как профилей, так и сплошных заготовок.
Заготовительные цеха в машиностроительной отрасли
Заготовительные цеха на листообрабатывающих предприятиях
Металлобазы
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
СХЕМА ОБРАБОТКИ:
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

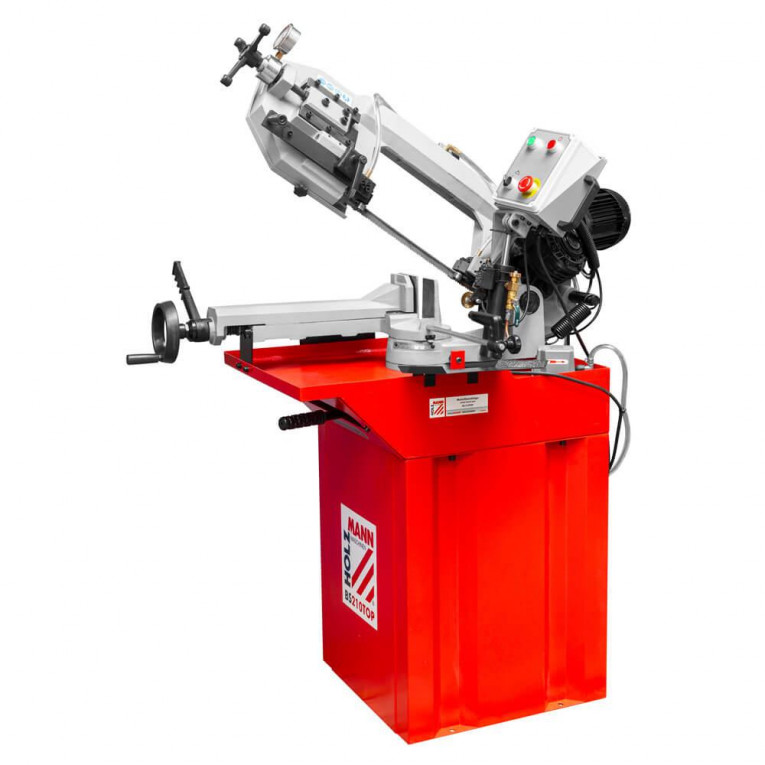

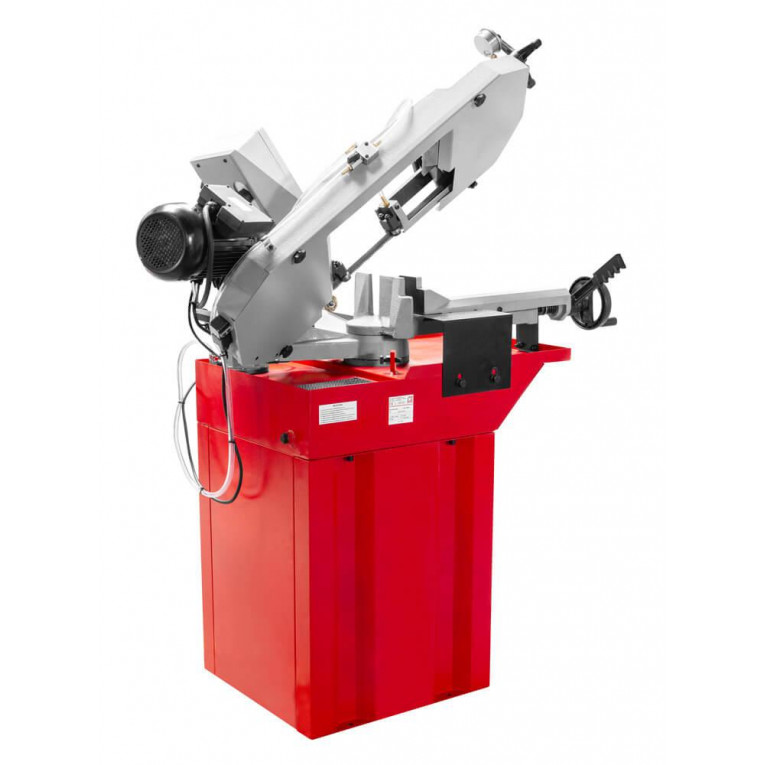

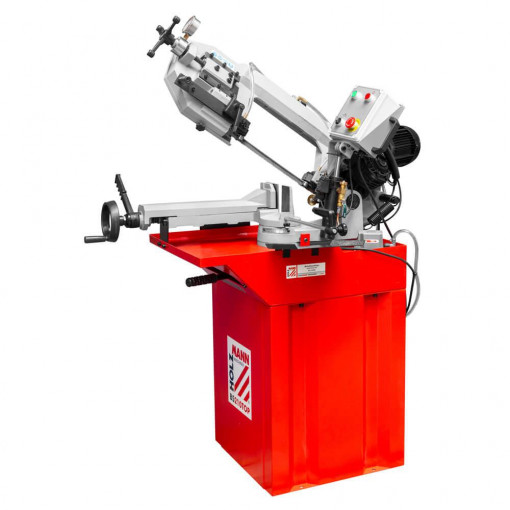

- Станки BS 210TOP позволяют делать распилы заготовок диаметром до 170 мм с ручным возвратом пильной рамы в первоначальное положение.
- Станки оборудованы дросселируемыми гидравлическими цилиндрами подач, которые позволяют автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила.

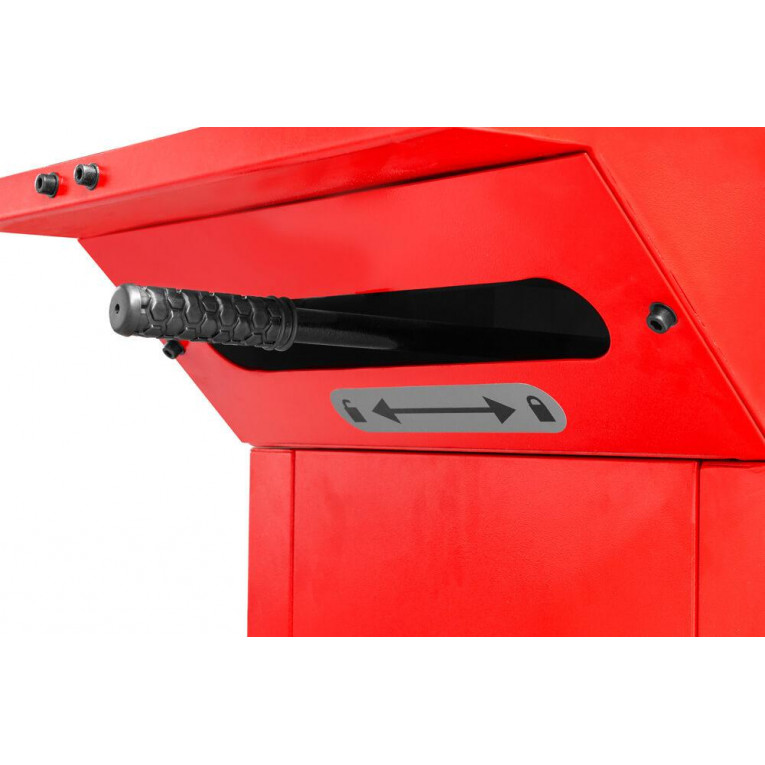

- Станок BS 210TOP имеет поворот пильной рамы, что значительно упрощает процесс распила заготовок под углом.
- Регулировка скорости – коробка передач.
- Скорость пилы – 65 м/мин.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
|
КОНСОЛЬНЫЙ ТИП КОНСТРУКЦИИ – РАМА ЗАКРЕПЛЕНА В ОДНОЙ ТОЧКЕ
Подъем и опускание пильной рамы осуществляется в ручную оператором станка, для регулировки скорости опускания на раме установлен гидродемпфер. Регулировка скорости вращения – 3-х ступенчатый редуктор. |
|
ПОВОРОТНАЯ ПИЛЬНАЯ РАМА ДО 45° ПОЗВОЛЯЕТ ОСУЩЕСТВЛЯТЬ РАСПИЛ ЗАГОТОВОК ПОД УГЛОМ БЕЗ ПЕРЕМЕЩЕНИЯ ЗАГОТОВКИ |
- точный ленточнопильный станок по металлу с тяжёлым литым основанием
- приводной механизм
- для косого резания пильная рама может наклоняться на угол до 60°

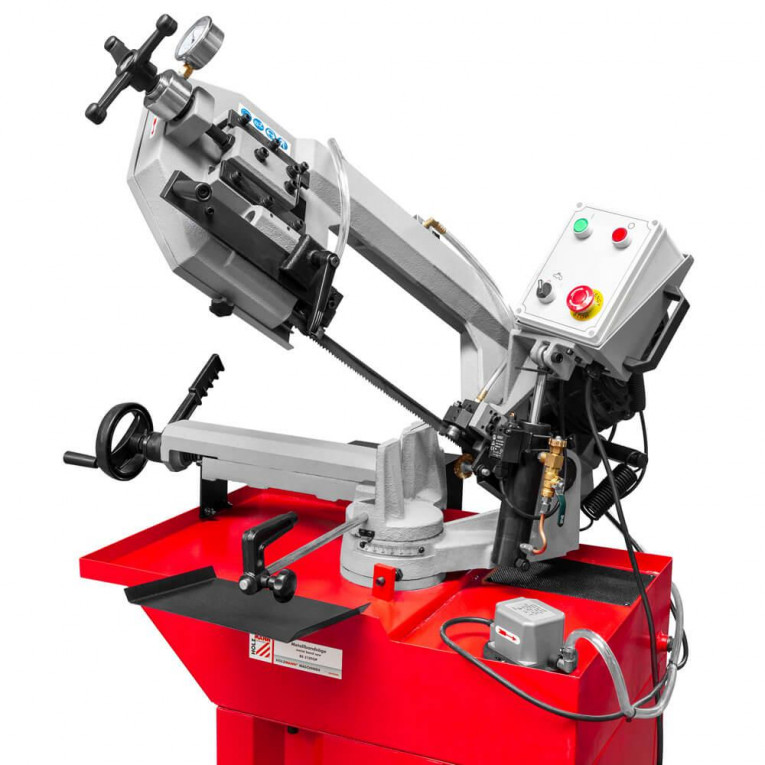

- быстро регулируемые 5-точечные направляющие пильной ленты на шарикоподшипниках, автомат. концевой выключатель
- прочные тиски из серого чугуна с эксцентриковым зажимом и упором для заготовки
- Бесступенчатое регулирование скорости опускания с помощью гидроцилиндра противодавления
- Устойчивая к скручиванию пильная рама и прочная конструкция станка обеспечивают свободную от вибраций работу и высочайшую точность резания
- Манометр для отображения усилия натяжения пильной ленты
Комплект поставки: биметаллическая пильная лента, опорная рама, упор для заготовки, концевой выключатель, узел охлаждения, манометр
