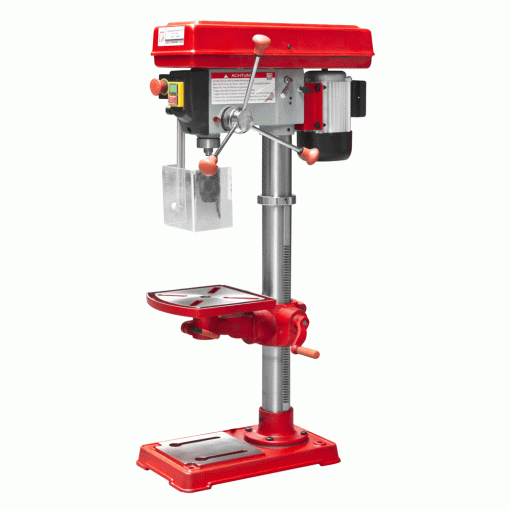

СВЕРЛИЛЬНЫЙ СТАНОК HOLZMANN SB 4116HM
ОСОБЕННОСТИ:
Конструкция относительно проста, но выполнена добротно и содержит все необходимое для точной и уверенной работы.
Двигатель рассчитан на режим S1, что означает отсутствие существенного нагрева при номинальной мощности даже в течение длительных нагрузочных циклов.
Редуктор имеет два ступенчатых пятиручейковых шкива для переустановки ремня, что позволяет выбрать оптимальную скорость и обеспечить необходимый вращающий момент.
Пиноль шпинделя оборудована резьбовым упором-ограничителем, это простой в настройке и точный механизм, позволяющий производить установки с помощью штангенциркуля, или просто отсчитывая обороты гайки.
Заготовку размещают на регулируемом чугунном столе. Он поворачивается вокруг горизонтальной оси, перемещается вверх и вниз по колонне, а если потребуется разместить крупную заготовку, может быть отведен в сторону разворотом на колонне.
В таком случае опорой выступает верхняя поверхность подставки станка, отфрезерованная в плоскость, перпендикулярную оси сверления.
НАЗНАЧЕНИЕ:
Сверлильный станок Holzmann SB 4116HM - это устройство, служащее для формирования отверстий в деталях из различных материалов.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Станки применяются на мелкосерийном производстве, в инструментальных цехах малых и крупных предприятий. Так же станки с успехом применяются в гаражных и ремонтных мастерских.
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
СХЕМЫ ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
|
ДВИГАТЕЛЬ
Асинхронный двигатель с защитой класса IP54. Практичный трехрычажный маховик со шкалой глубины сверления Защитный экран обеспечивает защиту оператора от летящей стружки и не допускает попадания в зону обработки частей одежды. |
|
|
КНОПКА АВТОМАТИЧЕСКОГО СТОПА
|
|
|
УЗЕЛ РЕМЕННОЙ ПЕРЕДАЧИ СТАНКА При выключенном приводном электродвигателе ремень просто перекидывается в канавку той части шкива, которая имеет другой диаметр. По такому принципу скорость вращения шпинделя можно регулировать в диапазоне 450–3000 об/м |
