Розмір рухомого столу, мм |
3200x415 |
|
Розмір підтримуючої платформи рухомого столу, мм |
1200x570 |
|
Розмір столу станини (ДxШ), мм |
1070x650 |
|
Розмір додаткового сталевого столу станини (ДxШ), мм |
850x750 |
|
Розмір основної пилки (мах), мм |
400 |
|
Максимальна висота різання при 90°, мм |
125 |
|
Максимальна довжина пропилу, мм |
3200 |
|
Максимальна ширина пропилу між поздовжнім упором, мм |
1330 |
|
Максимальна довжина поперечного упору підтримуючої платформи, мм |
3600 |
|
Швидкість обертання основної пилки, об/хв |
3000 / 4000 / 5000 |
|
Розмір підрізної пилки, мм |
120х22х3 |
|
Швидкість обертання підрізної пилки, об/хв |
8000 |
|
Напруга електродвигуна приводу пильних дисків, В |
380 |
|
Потужність електродвигуна приводу основної пилки, кВт |
5,5 |
|
Потужність електродвигуна приводу підрізної пилки, кВт |
1,1 |
|
Кут нахилу пильного диска, градус |
0°-45° |
|
Підйом та опускання основного пильного диска |
електропривід |
|
Підйом та опускання підрізного пильного диска |
електропривід |
|
Кронштейн кріплення системи стружковидалення |
так |
|
Центральна система змащення вузлів |
так |
|
Габаритні розміри зібраного верстата (ДxШ), мм |
3445×3620×1500 |
|
Габаритні розміри робочого простору (ДxШ), мм |
7175×5390 |
|
Вага нетто, кг |
1050 |

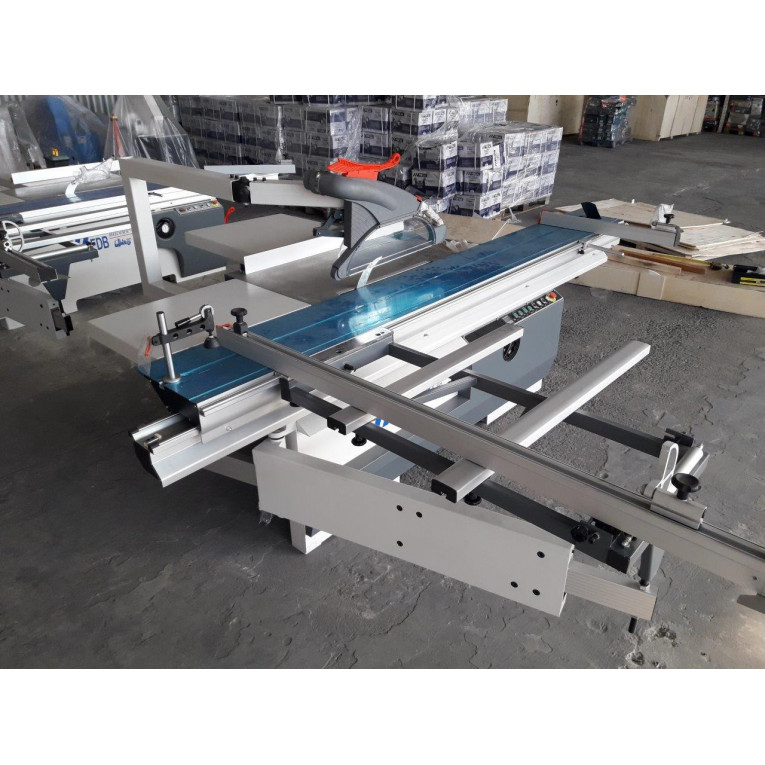

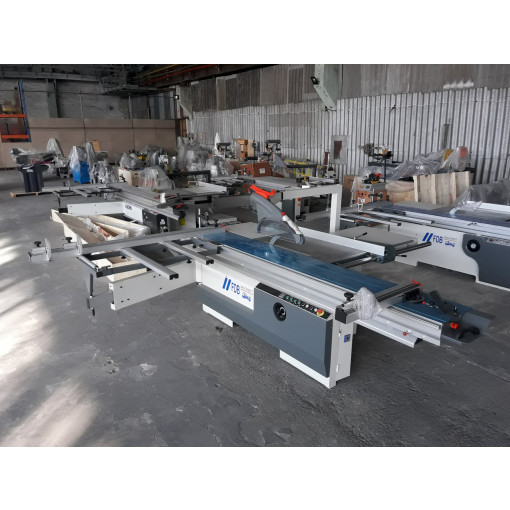

Форматно-розкроювальний верстат FDB Maschinen FR45ZS має рухливу каретку з алюмінієвого сплаву шириною 385 мм з високоточними напрямними. Така конструкція відрізняється великою зручністю та гарантує високу продуктивність.
Розпилювання заготовки без зламів країв матеріалу за рахунок підрізного пристрою.

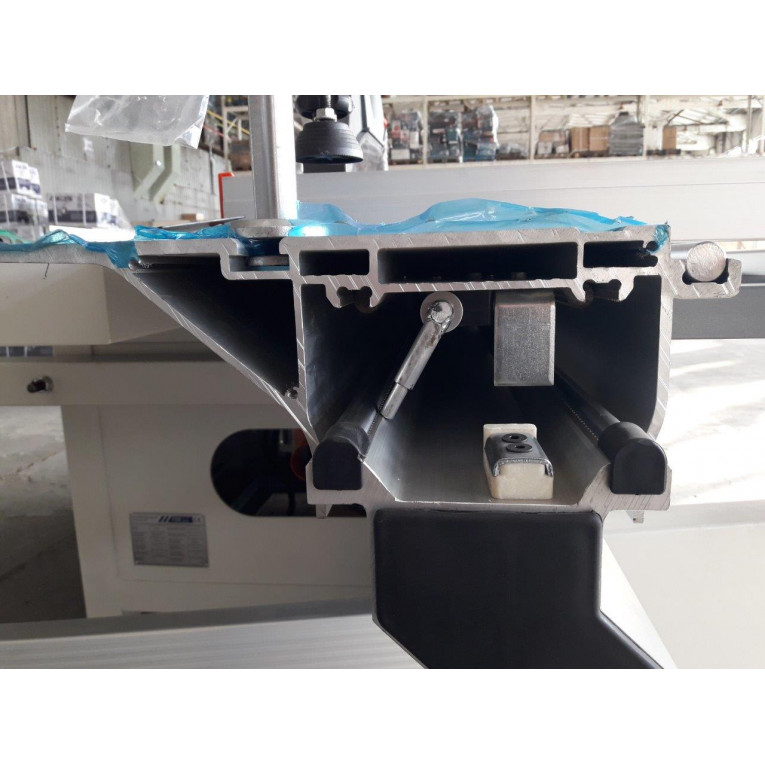

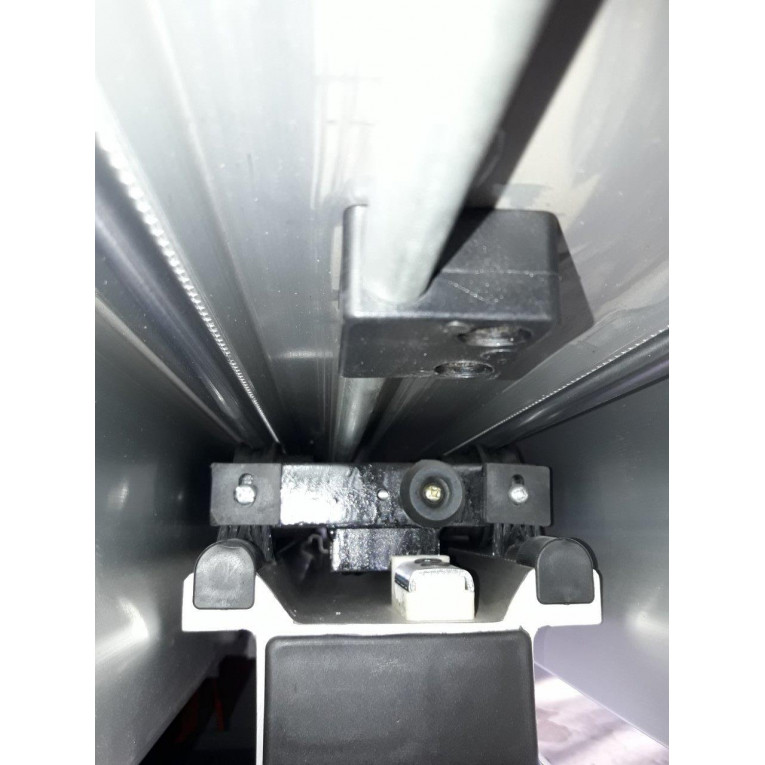

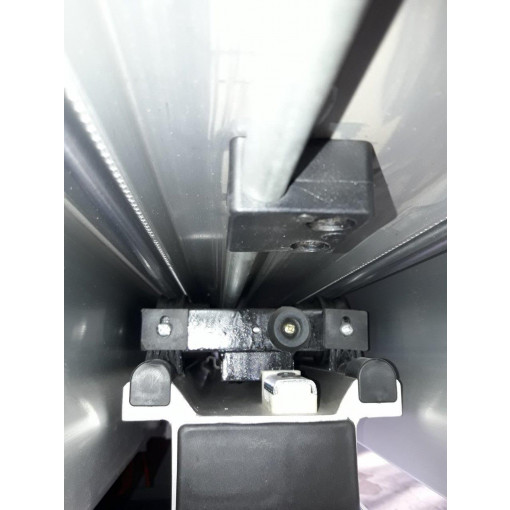

Ціліснолитий рухомий стіл (каретка) пористого типу з алюмінієвого сплаву з роликовими напрямними дозволяє витримувати великі навантаження від заготівлі.
Проміжна фіксація каретки.
Міцний основний робочий стіл із сірого чавуну.
Рама верстата виготовлена із листового металу товщиною 6 мм.
Паралельний упор з ручкою та ексцентриковим притиском для точної установки заготовок.

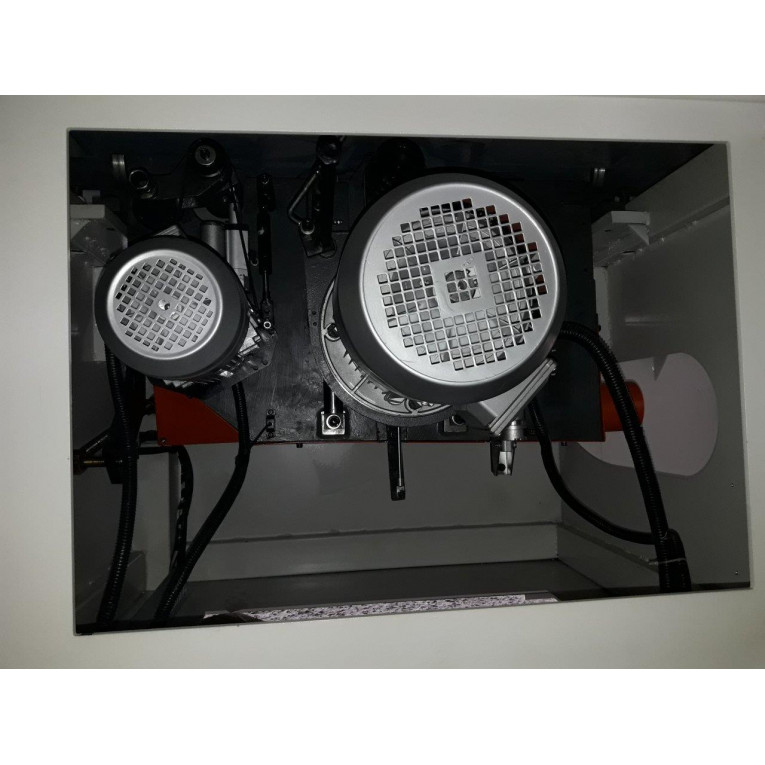

Висока потужність приводу основного пиляльного диска (пили) 5,5 кВт та підрізного пиляльного диска (пили) 1,1 кВт.

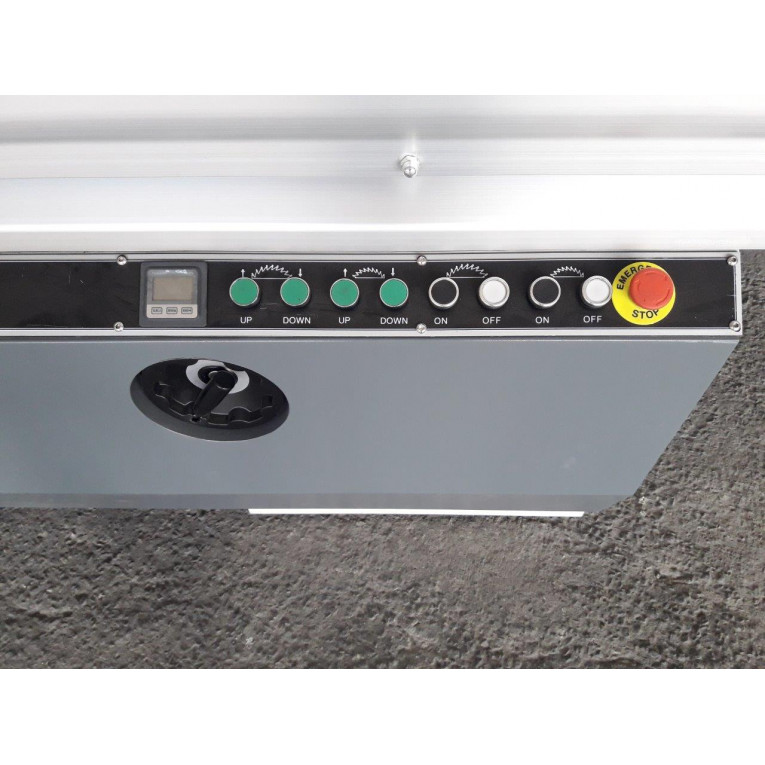

Електричний підйом та опускання основного та підрізного пиляльного диска.
Ручний нахил основного диска для розпилювання заготовки під кутом 90°-45°.
Цифровий індикатор кута нахилу основного пиляльного диска.
Центральна система мастила вузлів.
