Розмір рухомого столу, мм |
3200x388 |
|
Розмір підтримуючої платформи рухомого столу, мм |
1150x570 |
|
Розмір столу станини (ДxШ), мм |
1070x650 |
|
Розмір додаткового сталевого столу станини (ДxШ), мм |
850x750 |
|
Розмір основної пилки (мах), мм |
315 |
|
Максимальна висота різання при 90°, мм |
80 |
|
Максимальна довжина пропилу, мм |
3200 |
|
Максимальна ширина пропилу між поздовжнім упором, мм |
1250 |
|
Максимальна довжина поперечного упору підтримуючої платформи, мм |
3500 |
|
Швидкість обертання основної пилки, об/хв |
4000 / 6000 |
|
Розмір підрізної пилки, мм |
120х20х3 |
|
Швидкість обертання підрізної пилки, об/хв |
8000 |
|
Напруга електродвигуна приводу пильних дисків, В |
380 |
|
Потужність електродвигуна приводу основної пилки, кВт |
5,5 |
|
Потужність електродвигуна приводу підрізної пилки, кВт |
1,1 |
|
Кут нахилу пильного диска, градус |
0°-45° електричний |
|
Підйом та опускання основного пильного диска |
електричний |
|
Підйом та опускання підрізного пильного диска |
ручний |
|
Кронштейн кріплення системи стружковидалення |
так |
|
Центральна система змащення вузлів |
так |
|
Габаритні розміри зібраного верстата (ДxШ), мм |
33250x3150x1400 |
|
Габаритні розміри робочого простору (ДxШ), мм |
7150×5370 |
|
Вага нетто, кг |
760 |

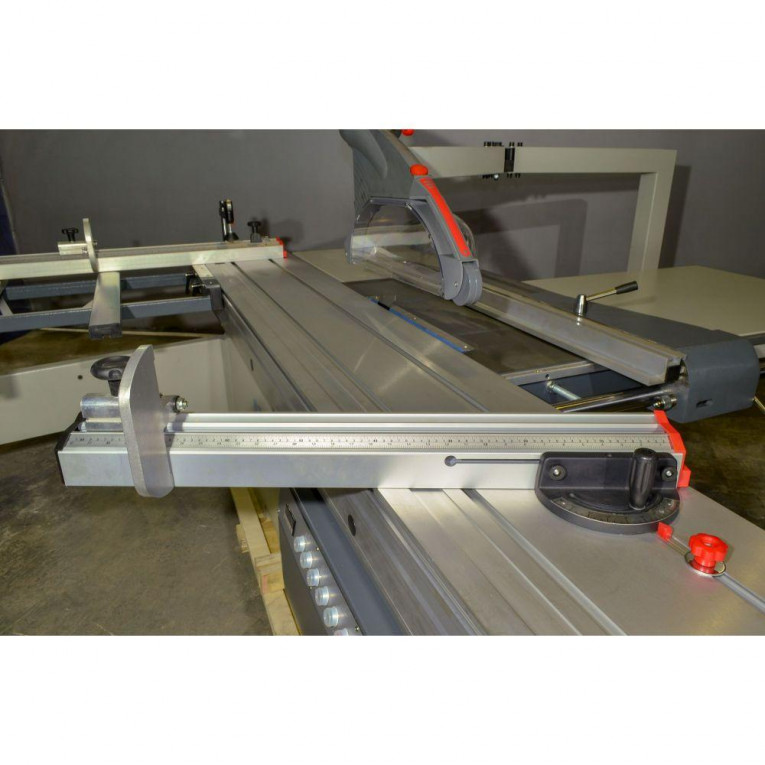

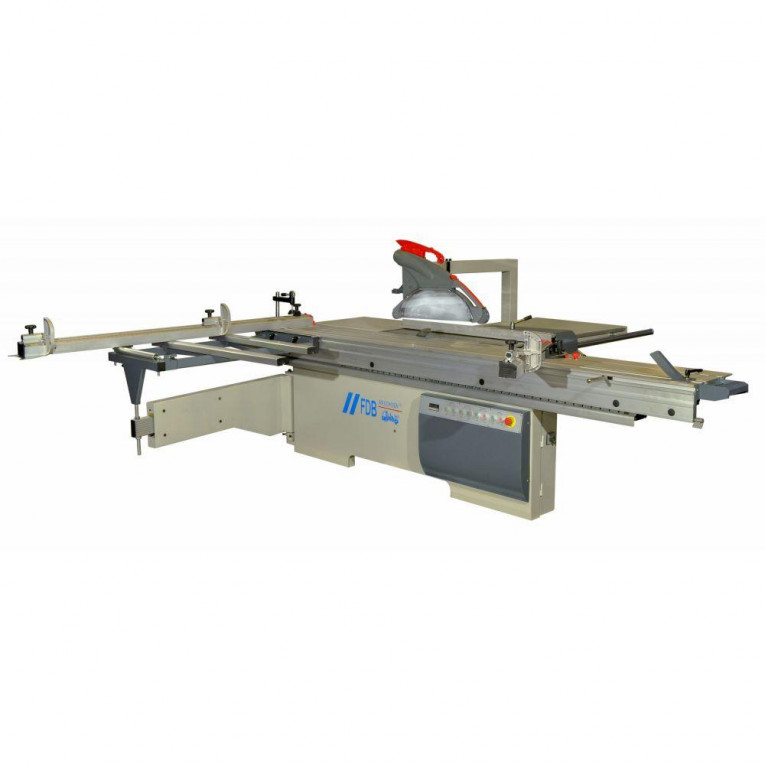

Форматно-розкрійний верстат FDB Maschinen MJ 6132 TS має рухому каретку з алюмінієвого сплаву шириною 388 мм з високоточними напрямними. Така конструкція відрізняється великою зручністю та гарантує високу продуктивність;
Розпилювання заготовки без зламів країв матеріалу за рахунок підрізного пристрою;

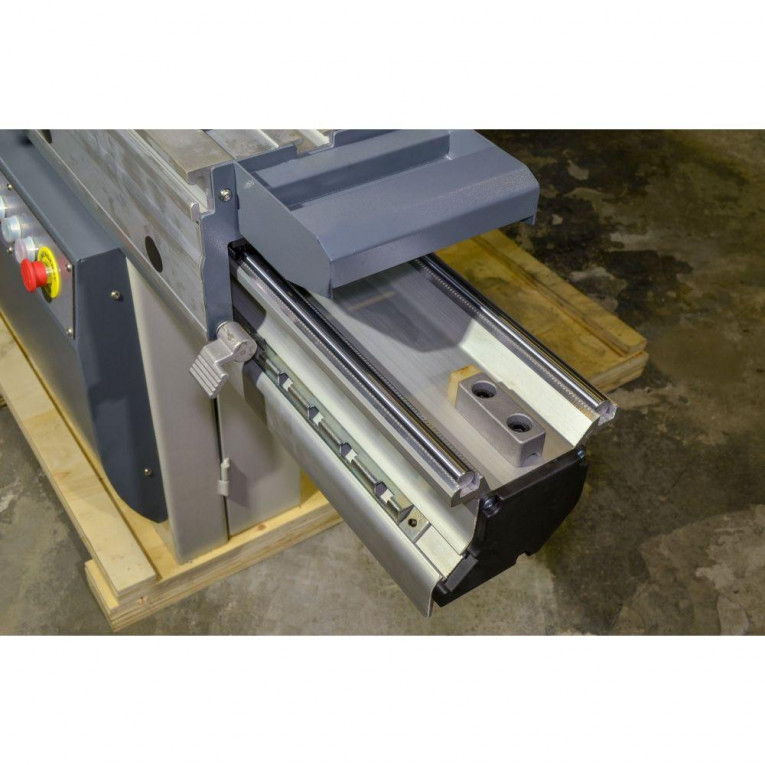

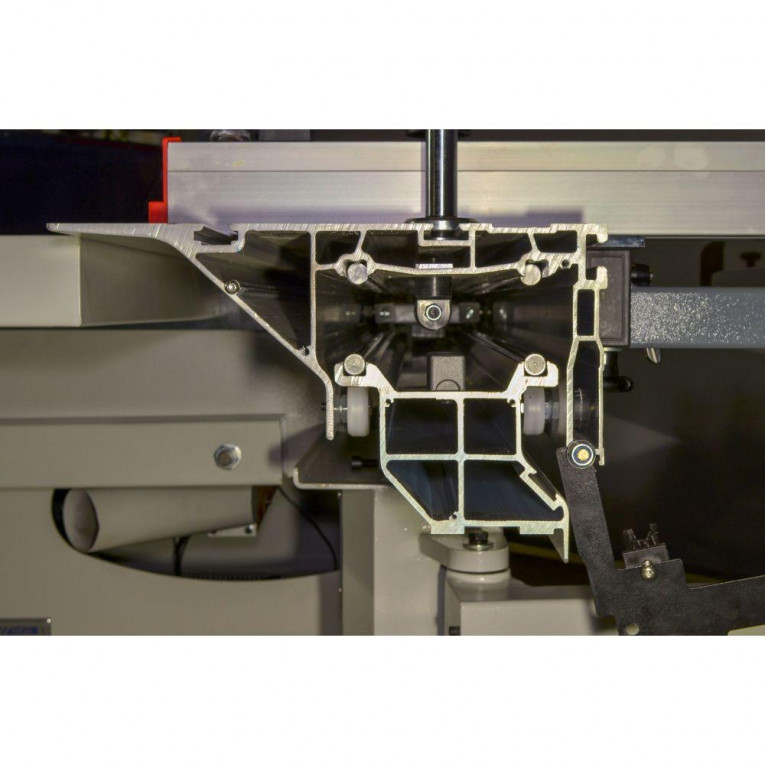

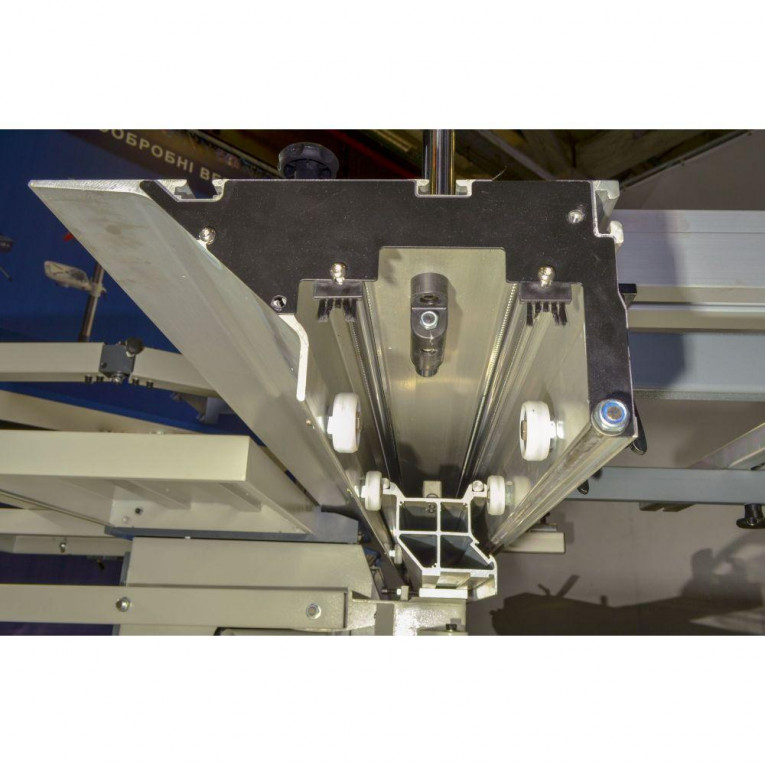

Ціліснолитий рухомий стіл (каретка) з алюмінієвого сплаву з роликовими напрямними дозволяє витримувати великі навантаження від заготовки;
Міцний основний робочий стіл із сірого чавуну;

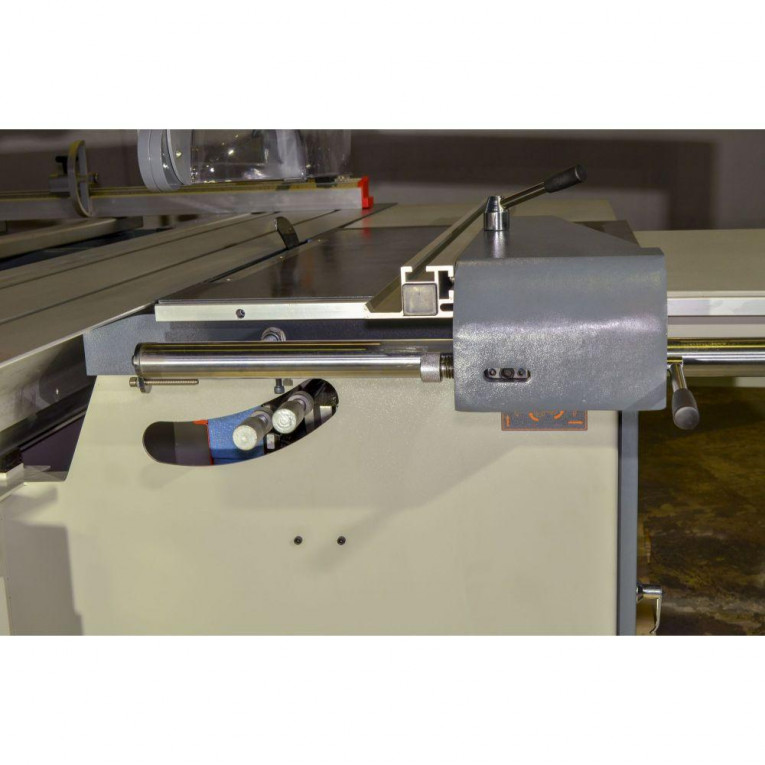

Паралельний упор з рукояткою та ексцентриковим притиском для точної установки заготовок;

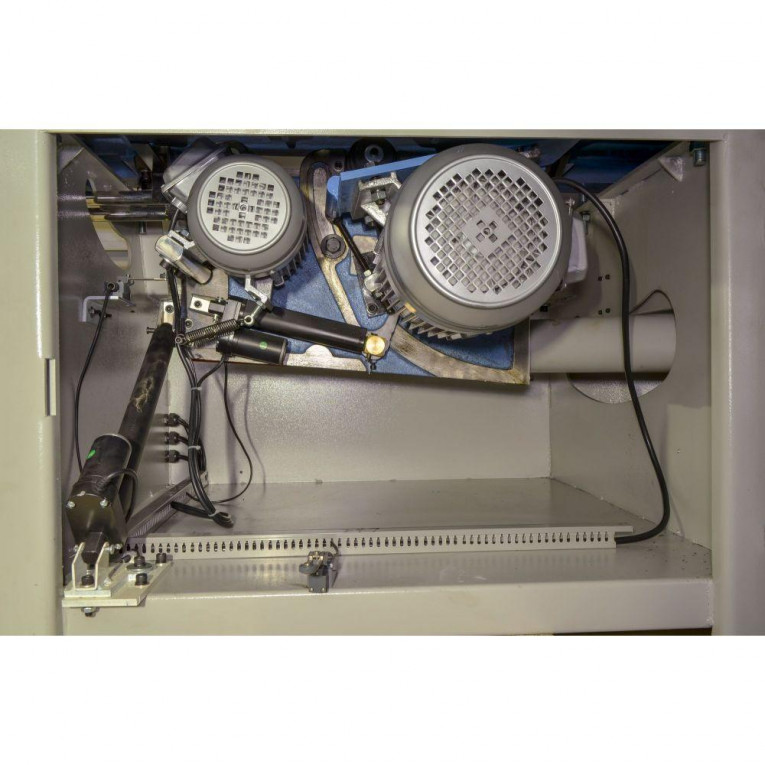

Висока потужність приводу основного пиляльного диска (пили) 5,5 кВт та підрізного пиляльного диска (пили) 1, 1 кВт;

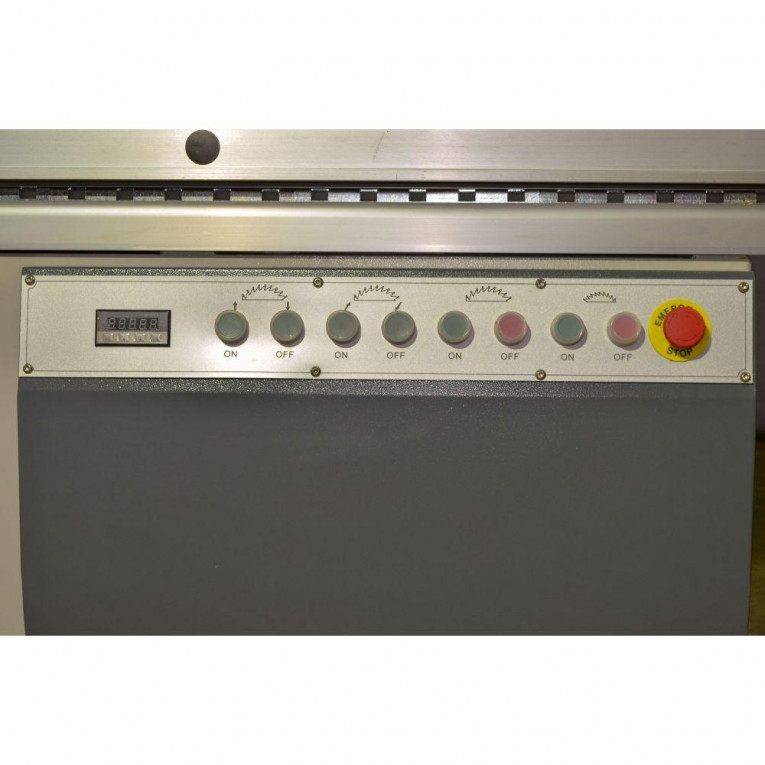

Електричний підйом та опускання основного пиляльного диска;
Ручний підйом та опускання підрізного пиляльного диска;
Електричний нахил пиляльного блоку для розпилювання заготовки під кутом 90-45°.
